Altendorf Hand Guard Formaatzaag

  • Hand Guard SingleFlex nu uit voorraad leverbaar!
  • Eerste preventieve veiligheidssysteem
  • Altijd actief
  • Alle materialen zagen

Wij zijn momenteel gesloten. Stuur een mail naar aanvragen@degroot.nl en we beantwoorden deze zo snel mogelijk.

Eigenschappen Altendorf Hand Guard Formaatzaag

  • AHG0001
  • Ja
  • Ja
  • Elektrisch
  • 3200 mm
  • 204 mm
  • 5,5 kW Vario
  • 300 mm breed
  • 1300 mm
  • Elektrisch
  • Optioneel / 840 mm
  • Nee
  • 2 assen gestuurd
  • 910 mm
  • Altendorf
Lees minderLees meer

Beschrijving

Nu: Altendorf Hand Guard uit voorraad leverbaar!

Wil je snel jouw productie opschalen? Kies dan voor deze voorraadmachine!

Altendorf Hand Guard SingleFlex:
Alle opties van de basisuitvoering plus enkelzijdige hoogte- en schuinteverstelling, tot 46°, van het hoofdzaagblad; motorvermogen 5,5 kW (7,5 PK) met traploos toerentalinstelling; DIGIT L: digitale aflezing.

Neem voor de volledige configuratie en de prijs contact met ons op via 073 547 1300 of aanvragen@degroot.nl.


De Hand Guard formaatzaag machines van Altendorf overtreffen alle waarden en verwachtingen op het gebied van veiligheid, torsiestijfheid en lage trillingen. De Altendorf Hand Guard beschikt over een optisch detectiesysteem dat mens, machine en materiaal beschermt.

Optisch veiligheidssysteem

Het systeem van de Hand Guard is gebaseerd op de vroegtijdige herkenning van een mogelijk gevaarlijke situatie. Twee camera's en software voor handherkenning detecteren wanneer de hand van de operator het zaagblad nadert. Het midden van de hand wordt hiervoor als referentiepunt gebruikt. Hierdoor werkt het systeem ook indien operators beschadigingen hebben opgelopen aan de handen. Komt de hand van de operator binnen ongeveer 2 cm van het zaagblad, afhankelijk van de richting en snelheid van de hand, dan zakt de zaaggroep onder de tafel en stopt in minder dan een kwart van een seconde.

Zoneherkenning

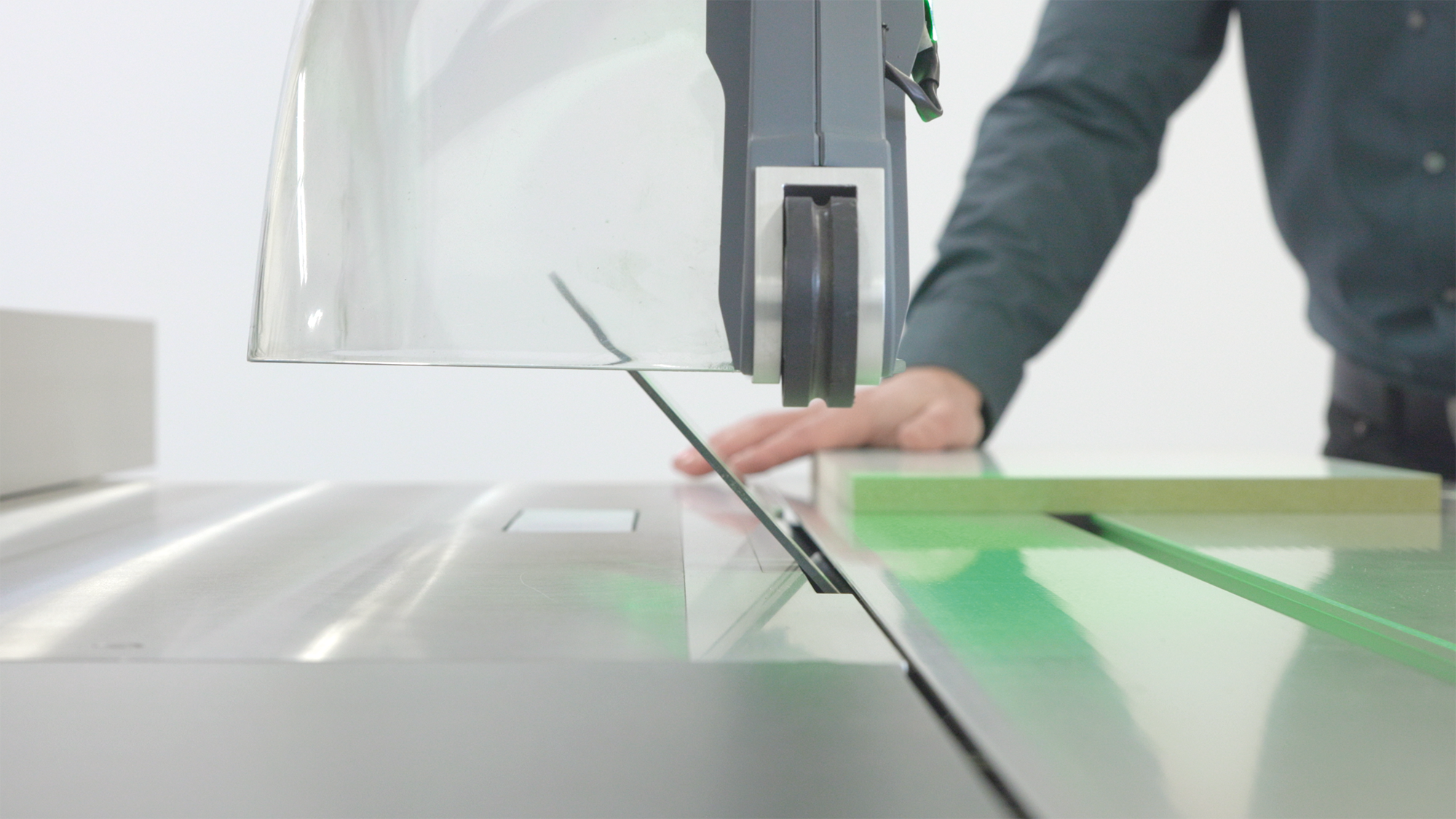

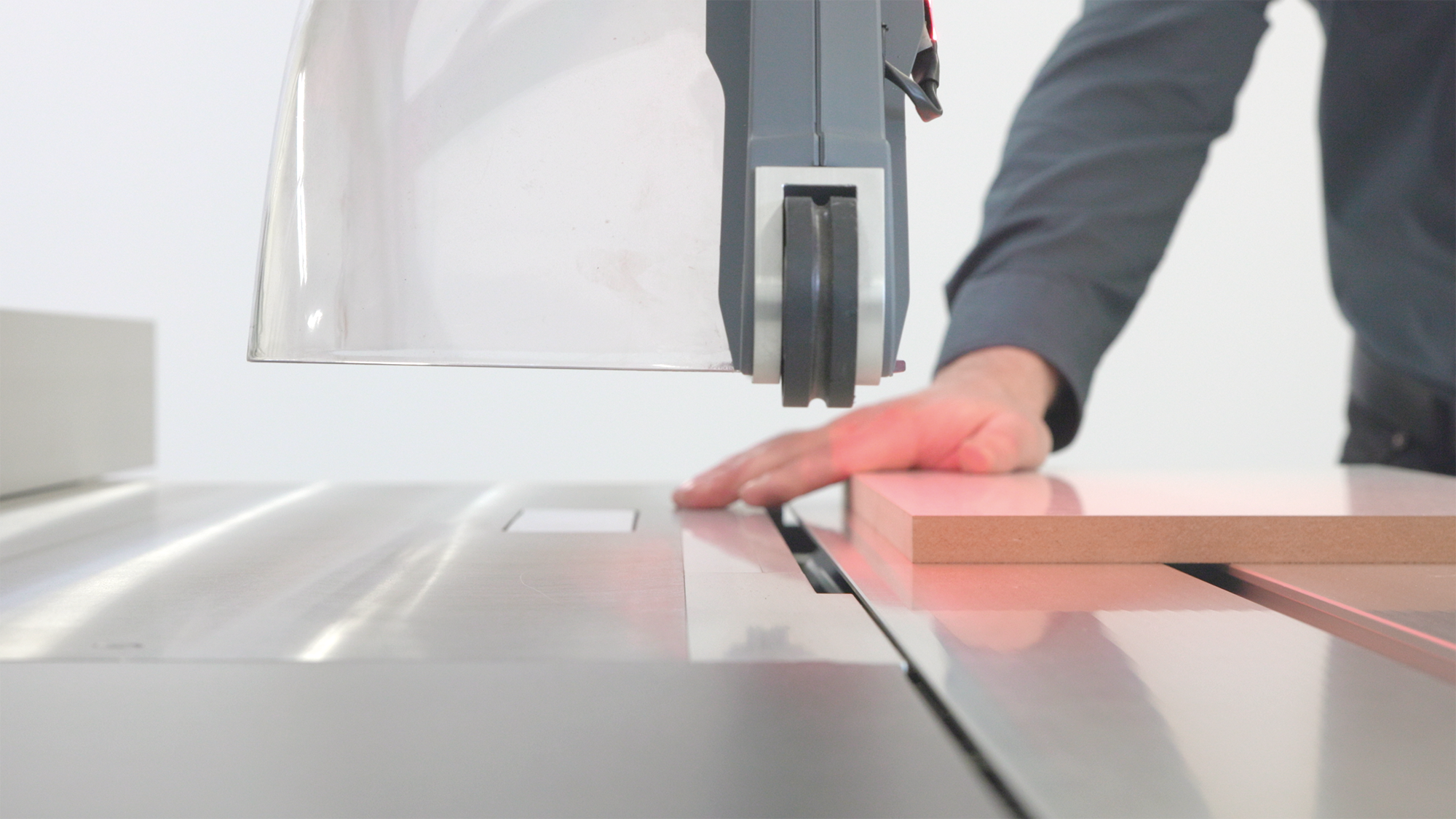

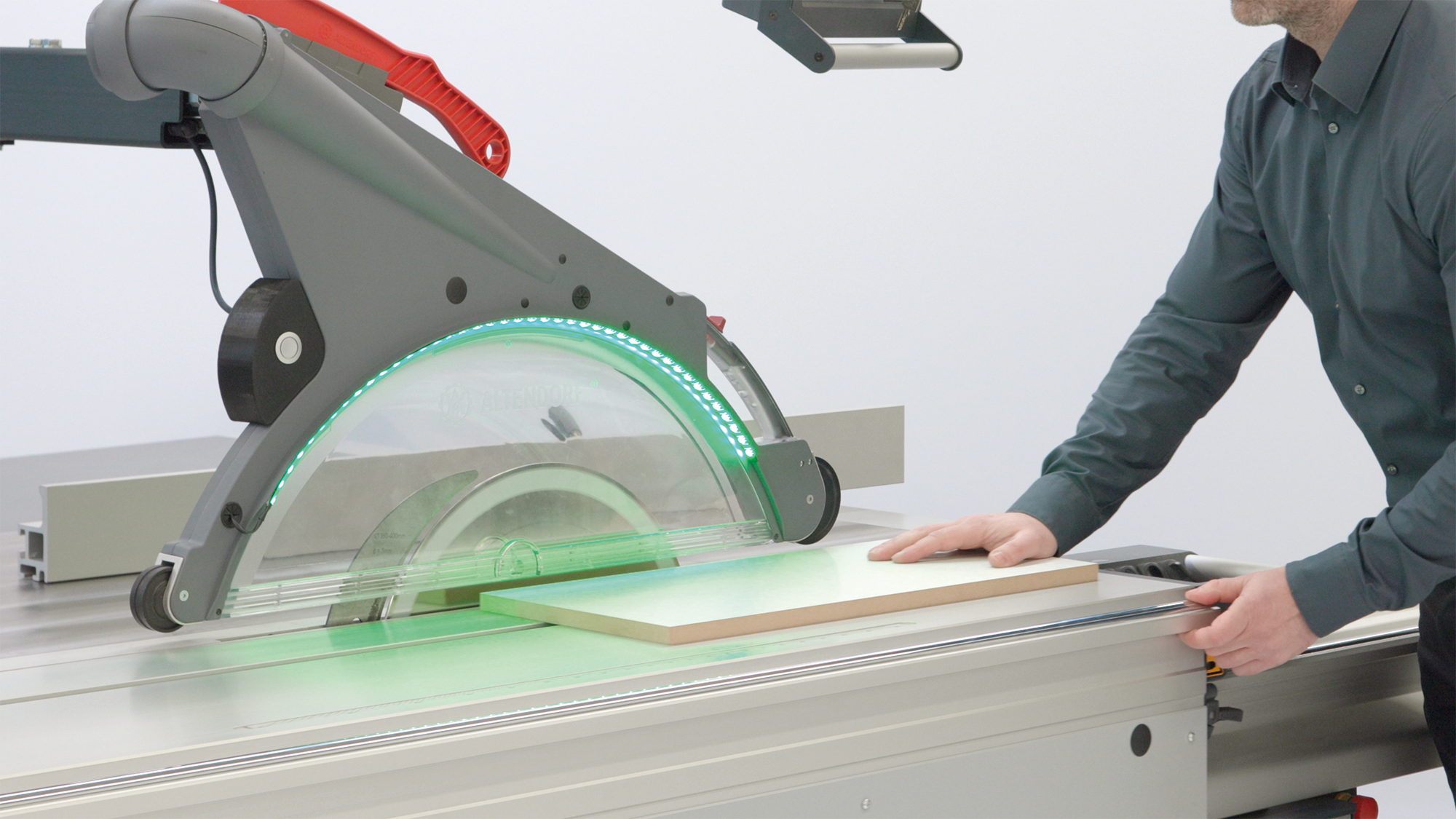

Het systeem maakt gebruik van verschillende zones voor detectie, waarschuwing en inwerkstelling. De operator wordt door middel van een LED-strip in de beschermkap op de hoogte gesteld in welke van de zones hij zich bevindt. Indien de hand van de operator op een veilige afstand is gedetecteerd licht de ledverlichting op de beschermkap groen op. Een geel licht geeft een waarschuwing aan. Mocht de hand van de operator in de baan van het zaagblad blijven bewegen verandert de kleur naar rood. De zaagunit zal in een oogwenk omlaag zakken en het zaagblad wordt gestopt. Na heractivering van het systeem is de machine na 10 seconden weer klaar voor gebruik. Het systeem veroorzaakt geen schade aan de machine of aan het zaagblad en de productiviteit blijft behouden. Het veiligheidssysteem werkt zelfs wanneer de operator handschoenen draagt.

Werkt met elk materiaal

De Altendorf Hand Guard formaatzaag bied je alle mogelijkheden voor materiaalverwerking. Zelfs het verwerken van stroom geleidende materialen, zoals kunststof, aluminium of vochtig hout, is mogelijk. Zaagbladen van alle soorten, zowel nieuw als gebruikt, met een maximale diameter van 550 mm kunnen worden geplaatst in de machine. Bovendien is schuinstelling van het zaagblad, afhankelijk van het model, eenzijdig of tweezijdig mogelijk. Doordat het zaagblad snel stopt en naar beneden zakt wordt het werkstuk nauwelijks beschadigd. Waardoor jij met hetzelfde werkstuk gewoon door kan waar je bent gebleven.

Waarom een Altendorf Hand Guard formaatzaag?

  • Beschermt mens, werkstuk en machine;
  • Detectiesysteem dat reageert vóór enig contact;
  • Geen schade aan machine of werkstuk bij inwerkstelling;
  • Binnen 10 seconden opstart van productie na in werk treden;
  • Werkt met alle materialen (ook stroom geleidende);
  • Werkt wanneer handschoenen worden gedragen;
  • Zaaggroep zakt onder de tafel en stopt binnen 1/4 van een seconde.

Basisuitvoering Altendorf Hand Guard:

  • Uitgerust met twee camera's en software voor handherkenning;
  • LED-strip op beschermingskap;
  • ElmoDrive-besturingssysteem: o.a. maat ingeven via de beeldschermbesturing op ooghoogte en mogelijkheid tot het opslaan van 9999 programma's;
  • 2-assen gestuurde voorritser;
  • Dubbele geleider met mogelijkheid tot vergrendeling op een willekeurige plaats;
  • CNC-gestuurde hoogte- en schuinteverstelling;
  • Automatische correctie van de zaaghoogte bij kantelen van het zaagaggregaat. Zowel digitale aanduiding van de zwenkhoek als van de zaaghoogte;
  • Handmatige instelling hoekaanslag met digitale maat-uitlezing;
  • Afkorten langs de schuinstelbare dwarsgeleider, inclusief lengte-correctie;
  • Maximale zaaghoogte van 204 mm;
  • Rolwagen van 3000 mm;
  • CNC-gestuurde parallelaanslag van 1000 mm;
  • Zaagblad overstand 154 mm;
  • Zaagbladdiameter max. 550 mm;
  • Snel wisselsysteem voor hoofdzaagblad en voorritser;
  • Optionele tafelverlenging 840 mm;
  • Machinediagnose afleesbaar op beeldscherm;
  • USB-interface;
  • Spansysteem gereedschap AKE voor het hoofdzaagblad;
  • Bedrijfsuren teller;
  • Documentenhouder;
  • Wegklapbare frontale steunrol, breedte 300 mm;
  • Aan/uit schakelaar op zaagwagen;
  • Aluminiumdelen in geanodiseerde uitvoering;
  • Werkhoogte: 91 cm;
  • Machine volgens CE-normering;
  • Afmetingen (LxBxH): 3870 x 1040 x 2900 - 1800 kg.

Keuze voor SingleFlex of TwinFlex model

De Hand Guard is beschikbaar in twee verschillende modellen. Vanuit dit model is de Hand Guard naar wens samen te stellen uit meerdere opties.

Specificaties Hand Guard SingleFlex:
  • Enkelzijdige hoogte- en schuinteverstelling, tot 46°, van het hoofdzaagblad;
  • Motorvermogen 5,5 kW (7,5 PK) met traploos toerentalinstelling;
  • DIGIT L: digitale aflezing.

Specificaties Hand Guard TwinFlex:
  • Tweezijdige hoogte- en schuinteverstelling, tot 46°, van het hoofdzaagblad;
  • Motorvermogen 5 kW (6,8 PK) met traploos toerentalinstelling;
  • DIGIT LD: digitale maataanduiding.

Model voor de Nederlandse markt

De Groot heeft in samenwerking met Altendorf een machine samengesteld specifiek voor de Nederlandse markt. Als basis voor deze machine is gekozen voor het SingleFlex-model. De machine verschilt op een aantal punten van de basisuitvoering van de Hand Guard en is snel leverbaar.

Specificaties:
  • Enkelzijdige hoogte- en schuinteverstelling, tot 46°, van het hoofdzaagblad;
  • Motorvermogen 5,5 kW (7,5 PK) met traploos toerentalinstelling;
  • DIGIT L: digitale aflezing;
  • 2-assen voorritser met diameter van 120 mm (enkelzijdig zwenkbaar);
  • Rolwagen van 3200 mm;
  • CNC-gestuurde parallelaanslag van 1300 mm.

Meer informatie over de Altendorf Handguard

We zijn telefonisch te bereiken via +31 73 547 1300. Je kunt ook langskomen bij onze showroom in Rosmalen, waar een van onze specialisten antwoord kan geven op al je vragen.
